| 仕様 |
| 板厚 |
0.6〜20mm |
| サイズ |
1000mm×1000mm |
|
 |
| 高耐トラッキング性FR-4を開発 |
柱上変圧器・遮断機及び電力ｹｰﾌﾞﾙ端末等の屋外あるいは汚損雰囲気中で使用される絶縁材料では、しばしば表面の湿潤及び汚損が原因となるﾄﾗｯｷﾝｸﾞ破壊に対する耐久性が問題視されてきました。
近年は、ﾃﾚﾋﾞ・ﾌﾟﾘﾝﾀｰ・ｺﾋﾟｰ機等の絶縁部品にも埃や結露などで生じるﾄﾗｯｷﾝｸﾞ現象による絶縁劣化による故障や発火事故の事例も見られます。
これらの実態に対応しました製品として高ﾄﾗｯｷﾝｸﾞ性FR-4を開発しました。CTIが高い材料によって沿面距離を縮めることができ、部品の小型化にもつながります。
|
 |

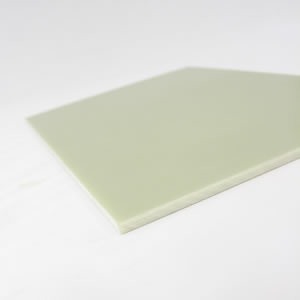

（ｶﾞﾗｽ布基材ｴﾎﾟｷｼ樹脂積層板）
- 耐ﾄﾗｯｷﾝｸﾞ性に優れ、CTI値600Vに対応しています。
- 耐湿性に優れています。
- 高熱伝導率で熱膨張係数が低いです。
- 難燃性 UL94 V-0 相当です。
- 他材料との接着性にも優れています。
|
 |
- OA機器
- 電気工作物の絶縁部材
- 電源周辺部材・電子機器
- 裏打ち材
|
| 試験項目 |
単位 |
NL-EGN-26TR |
| 絶縁抵抗 |
常温 |
MΩ |
7.5 × 108 |
| 煮沸後 |
4.3 × 105 |
| 体積抵抗 |
MΩ・cm |
8.5 × 109 |
| 耐アーク性 |
sec |
187 |
| 耐トラッキング性 |
V (CTI) |
600 |
| 曲げ強さ |
25 ℃ |
MPa |
499 |
| 150 ℃ |
109 |
| 200 ℃ |
72 |
| 圧縮強さ |
25 ℃ |
MPa |
574 |
| 150 ℃ |
323 |
| 200 ℃ |
209 |
| ロックウェル硬度 |
HR-R |
120 |
| アイゾット衝撃強さ |
J/cm |
7.34 |
| 吸水率 |
% |
0.01 |
| 比重 |
‐ |
2.05 |
熱膨張係数
(RT〜200℃) |
層に垂直 |
1 / ℃ |
1.0 × 10-4 |
| 層に平行 |
|
1.0 × 10-5 |
| 熱伝導率 |
ｗ/ｍｋ |
0.8 |
| NEMA |
‐ |
FR-4 相当 |
| UL-94 method |
‐ |
UL94 V-0相当 |
|
 |
※表中の数値は測定値であり、保証値ではありません。
