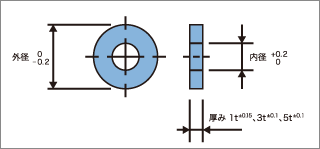

下記はボルト径ごとの内径･外径の一例です。 厚みは1、3、5mmの中からお選びください。 下記以外の寸法・厚みに関しても対応可能ですので、ご一報ください。 ※最低ロット数は20個となります。

サイズ ボルト径 内　径 外　径 厚　み 1 M3 3.5 6 1,3,5 2 M4 4.5 8 1,3,5 3 M5 5.5 10 1,3,5 4 M6 6.5 12 1,3,5 5 M8 8.5 16 1,3,5 6 M10 10.5 20 1,3,5 7 M12 12.5 25 1,3,5 8 M16 17.0 30 1,3,5 9 M20 21.0 40 1,3,5 10 M24 25.0 50 1,3,5

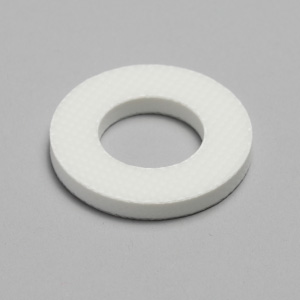

高耐熱性・断熱、電気絶縁性に優れたワッシャー

ロスナボード（電気絶縁・断熱用途）を、ワッシャー形状に加工するサービスを開始しました。 強度的にはガラスクロスを基材とした積層成形品のため、可塑性樹脂と比較し強度的に強く、セラミックの様に割れはありません。耐熱的には400℃で、金属ではないため、断熱・電気絶縁効果があります。

・電気絶縁性と断熱効果 ・優れた耐熱性と圧縮強度 ・優れた寸法安定性 ・UL-94-�X0相当の難燃性

試験項目 単　位 処理条件 物性値 貫層1分間耐電圧 kV/mm C-90/20/65 10 OK 絶縁抵抗 常　態 MΩ C-90/20/65 1.0×108 煮沸後 MΩ C-90/20/65 +D-2/100 2.0×103 誘電正接(1MHz) − C-90/20/65 0.003 誘電率(1MHz) − C-90/20/65 4 耐アーク性 SEC Ａ 345 引張強さ MPa Ａ 95 曲げ強さ 層に垂直 常温 MPa Ａ 145 圧縮強さ 層に垂直 常温 MPa Ａ 439 層に垂直 150℃ MPa ― 430 層に垂直 200℃ MPa ― 420 層に垂直 300℃ MPa Ａ 410 へき開強さ kN Ａ 3.1 アイゾット衝撃強さ 層に平行 J/cm Ａ 2.9 吸水率 ％ E-24/50 +D-24/23 0.05 比重 − Ａ 2 熱膨張係数 層に垂直 1/℃ RT〜200℃ 2.6×10-5 耐熱性 ℃/2hr Ａ 400
